Ukuran engsel casement, misalnya 8, 10, 12, 14, atau 16 inci, menunjukkan panjang engsel saat terlipat, bukan lebar jendelanya. Untuk penggantian, cara paling aman adalah mengukur engsel lama dari ujung ke ujung lalu memesan ukuran yang sama. Untuk jendela baru, ukuran dipilih mengikuti sisi daun tempat engsel dipasang dan berat daunnya.
Engsel casement itu yang mana

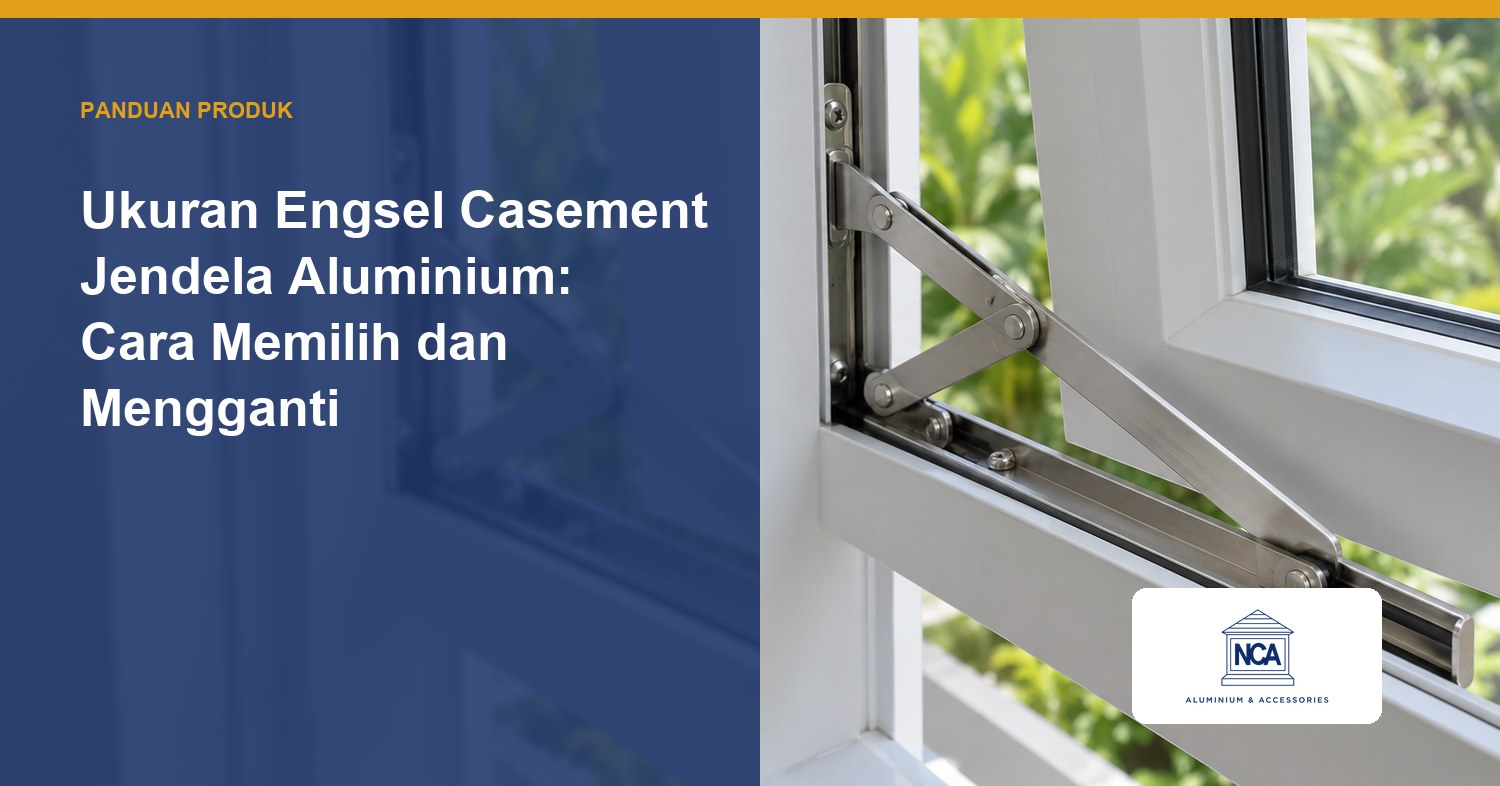

Engsel casement, sering juga disebut friction stay, adalah engsel lengan yang dipasang di antara kusen dan daun jendela. Bentuknya berupa rel datar dengan dua lengan yang bergeser saat daun dibuka. Selain menghubungkan daun ke kusen, engsel ini menahan daun pada posisi terbuka lewat gesekan, sehingga daun tidak terbanting tertiup angin.
Engsel ini dipakai pada dua jenis jendela buka. Pada jendela casement, engsel dipasang di sisi atas dan bawah daun, dan daun membuka ke samping seperti pintu kecil. Pada jendela top hung, engsel dipasang di sisi kiri dan kanan daun, dan bagian bawah daun terbuka ke luar. Satu daun memakai sepasang engsel, satu di tiap sisi.
Perbedaan posisi itu penting saat memilih ukuran. Pada casement, panjang engsel berhubungan dengan lebar daun. Pada top hung, panjang engsel berhubungan dengan tinggi daun.
Arti angka 8 sampai 16 inci
Angka inci pada engsel casement adalah ukuran nominal panjang rel engsel. Satu inci sama dengan 25,4 mm, jadi Anda bisa memperkirakan panjangnya dalam milimeter seperti tabel berikut.
| Ukuran engsel | Perkiraan panjang |
|---|---|
| 8 inci | sekitar 203 mm |
| 10 inci | sekitar 254 mm |
| 12 inci | sekitar 305 mm |
| 14 inci | sekitar 356 mm |
| 16 inci | sekitar 406 mm |
Panjang sebenarnya bisa berbeda beberapa milimeter antar produk, dan jarak lubang bautnya juga tidak selalu sama. Karena itu, angka di tabel hanya untuk membaca ukuran, bukan pengganti mengukur engsel yang terpasang. NCA menyediakan engsel casement ukuran 8, 10, 12, 14, dan 16 inci.
Cara mengukur engsel lama
Buka daun jendela sampai engsel terlihat jelas. Pada casement, engsel ada di sisi atas dan bawah. Pada top hung, engsel ada di sisi kiri dan kanan. Lalu catat hal berikut:
- Panjang rel engsel dari ujung ke ujung, diukur di bagian yang menempel ke kusen. Pakai meteran, bukan perkiraan.
- Lebar rel, karena rel harus masuk ke alur profil kusen.
- Jumlah dan posisi lubang baut, di sisi kusen maupun di sisi daun.
- Jenis jendela: casement atau top hung.
- Jumlah daun yang engselnya akan diganti.
Foto engsel dengan meteran terbentang di sampingnya, dari depan dan dari samping. Foto seperti ini sering lebih cepat dicocokkan daripada deskripsi panjang, terutama bila angka ukuran di badan engsel sudah tidak terbaca.
Ganti engsel berpasangan dalam satu daun. Bila hanya satu yang diganti, gesekan dua engsel bisa tidak seimbang dan daun terasa berat di satu sisi.
Memilih ukuran untuk jendela baru
Untuk unit baru, ukuran engsel mengikuti sisi daun tempat engsel dipasang: lebar daun pada casement, tinggi daun pada top hung. Engsel tidak boleh lebih panjang dari sisi tersebut. Engsel yang terlalu pendek untuk ukuran daunnya membuat bukaan sempit dan daun kurang tertopang.
Berat daun juga ikut menentukan. Daun berkaca lebar atau kaca tebal lebih berat dari daun kecil dengan ukuran yang sama di satu sisinya. Untuk daun seperti ini, jangan menebak dari ukuran saja. Kirim ukuran daun dan jenis kacanya, lalu diskusikan engsel dan penahannya bersama tim kami.
Pada unit yang NCA rakit dan pasang sendiri, engsel dan penahan daun dipilih bersama profil saat penyusunan gambar kerja. Penjelasan jenis bukaannya ada di halaman jendela casement aluminium.
Tanda engsel casement perlu diganti
Engsel tidak selalu rusak saat jendela terasa seret. Rel yang kotor oleh debu atau sisa adukan juga bisa membuat daun berat. Bersihkan rel lebih dulu, lalu periksa lagi. Engsel layak diganti bila setelah dibersihkan masih ada tanda berikut:
- Daun turun dan menggesek kusen saat ditutup.
- Daun tidak mau bertahan di posisi terbuka dan bergerak sendiri saat ada angin.
- Lengan engsel bengkok, longgar, atau paku kelingnya goyang.
- Daun tidak lagi menutup rapat sehingga air masuk saat hujan.
- Muncul bunyi gesek atau karat di rel yang tidak hilang setelah dibersihkan.
Daun yang turun karena engsel aus juga bisa merusak karet dan kunci karena terus tertekan. Mengganti engsel lebih awal biasanya lebih mudah daripada menunggu daun lepas.
Urutan mengganti engsel dengan aman
Penggantian engsel casement umumnya tidak perlu membongkar kusen. Pastikan ukuran dan posisi lubang engsel baru sudah cocok sebelum mulai, lalu kerjakan berdua bila daunnya besar atau berada di lantai atas.
- Pakai sarung tangan dan siapkan ganjal untuk menahan daun.
- Buka daun, tahan beratnya, lalu lepas baut di sisi daun.
- Turunkan daun dan letakkan di alas yang tidak menggores kaca maupun profil.
- Lepas baut engsel di sisi kusen, bersihkan alur rel.
- Pasang engsel baru di kusen dengan baut yang sesuai lubangnya, lalu pasang kembali daun.
- Coba buka dan tutup beberapa kali. Daun harus menutup rapat tanpa menggesek dan bertahan saat dibuka.
Bila lubang baut lama sudah dol atau letaknya tidak cocok dengan engsel baru, hentikan dulu. Melubangi profil sembarangan bisa mengenai bagian yang menahan kaca atau karet. Kirim fotonya kepada kami untuk dicarikan jalan keluar. Setelah selesai, cek lagi kerapatan daun seperti saat pemeriksaan pintu dan jendela aluminium saat serah terima.
Data yang dikirim saat memesan
Agar engsel yang datang langsung bisa dipasang, sertakan data berikut saat bertanya stok:
| Data | Contoh isian |
|---|---|
| Ukuran engsel | 12 inci, atau panjang hasil ukur dalam mm |
| Jenis jendela | Casement atau top hung |
| Jumlah | Jumlah daun dan jumlah pasang engsel |
| Foto engsel lama | Tampak depan dan samping, dengan meteran |
| Kondisi daun | Ukuran daun dan jenis kaca, bila untuk unit baru |
Kirim data tersebut lewat halaman kontak atau WhatsApp. Tim kami mencocokkan ukuran dan menyampaikan ketersediaannya di jam kerja.
